隨著生活水平的不斷提高，私人游泳池越來越多的進入了家庭。許多自建房都配置了游泳池，有的高檔別墅區中更是家家都有游泳池，極大地提高了人們的健康水平。這類泳池由于近年來才興起，相關規范及設計手冊對這類泳池的設計形式、凈化工藝、設計參數等都描述不多。這類泳池如設計方案選取不當，容易造成水池水質達不到標準，運行維護困難，運行維護費用高，勞動強度大等問題。由于維護不得法，有的泳池被迫幾天全部換一次水，造成浪費，有的泳池只能長期閑置甚至填掉。所以結合私人泳池的特點選取恰當?shù)墓に囋O(shè)計是保證這些泳池正常運行的關鍵。

1、私人泳池的特點

私人泳池與公共泳池相比具有以下幾個特點：

（1）私人泳池一般較小，大多數為8-10米長，3-4米寬，較大的也很少超過20米，平均水深一般為1.5米，水量為40-100立方米。

（2）形式多樣化，與庭院景觀相結合，常做成矩形、橢圓形等，也有很多不規則形狀。

（3）使用頻率較高，同時游泳人數較少。據抽樣調查，大多數私人泳池同時游泳人數不超過3人，但一年中使用日期數明顯高過公共泳池。

（4）水溫變化大。私人泳池一般布置在庭院中，池水溫度為當?shù)禺?dāng)時的平均氣溫。夏季水溫可超過30度，尤其是露天泳池，而冬季水溫很低，廣東地區一般在6-8度，露天布置的做成恒溫泳池不經濟。

（5）維護管理要簡便易行。私人泳池的維護管理有的委托物業管理公司負責，有的由業主自己清洗維護。所以要求維護管理要簡便，勞動強度不能太大。

（6）水質要求高。私人住宅業主多數經濟條件較好，對私人泳池環境及水質的要求往往較高。但一般不受衛生防疫部門的監督管理。

（7）附屬設施布置靈活。私人泳池作為私人住宅的組成部分，其本身的附屬設施用房可與私人住宅的建筑布局結合，如洗手間、淋浴間、更衣室、休息間等可以與建筑內相關用房共用，設備房、儲藏間可利用建筑的樓梯底或庭院的角落布置，不影響庭院景觀，又滿足了泳池的需要。

2、簡易機房式私人泳池設計方案簡介

    目前常用的私人泳池設計方案主要有兩種：無機房方案和簡易機房方案。

    無機房方案即采用一體化泳池設備，機組前端出水，上端及側面回水。無需設置管道系統。

    另一種行之有效的私人泳池設計方法就是簡易機房方案。

    它的設計原理和經驗來源于標準公共泳池，是依據《游泳池和水上游樂池給水排水設計規程（CECS14：2002）》、《游泳池給水排水工程技術規程（CJJ122-2008）》《建筑給水排水設計規范GB50015-2003》《游泳場所衛生標準（GB9667-96）》等國家規范設計的。但由于私人泳池水量小，使用人數少，負荷低，無需加熱、需要的設備較少等特點，所以設計相對簡易的機房，設在泳池深水端附近，機房既可布置在地上與園林景觀結合也可以采用全地下式，面積約2平方米。

    該方案泳池水循環一般采用順流式循環，回水口設在池底，在池壁水面下0.5-1.0米處均勻布置出水口。保證水流分布均勻，無短流、渦流及死水域，循環周期8-10H，循環次數3-2.4。泳池消毒采用紫外線消毒，循環水經過消毒后進入泳池。過濾采用高速濾罐，僅在需要時才開啟過濾泵，水質達標時不開啟。采用計量加藥泵投加混凝劑，定量加入管網后從給水口加入泳池。

    采用簡易機房按設計規范設計的私人泳池，運行水質符合《游泳池水質標準CJJ_244》，經跟蹤調查部分指標甚至可以達到國際泳聯的標準如：

PH值：7.0-7.8

渾濁度：≤1NTU

菌落總數：≤200CFU/ml

總大腸菌群：每100ml不得檢出。

    采用簡易機房方案設計的私人泳池具有造價低、運行科學合理、水質好、維護簡便等特點，適用于各類私人泳池。

3、一個簡易機房方案的私人泳池設計實例

    該泳池位于某高級住宅區的別墅庭院內，長20米，寬3米，淺端水深1.3米，深端1.7米，平均水深1.5米。整個工程由泳池和一個全地下式簡易機房組成，機房占地1.5*1.5米，高2.0米。設鋼爬梯上下，井口設不銹鋼蓋，方便開啟，可以容納所需設備。

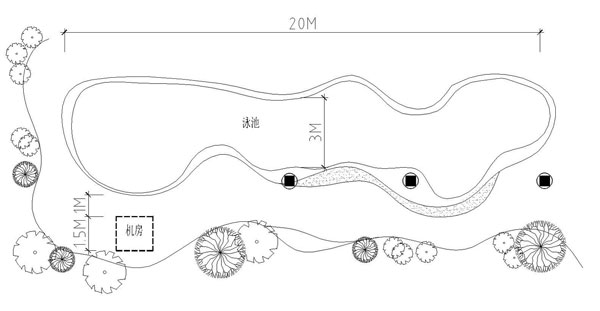

圖1簡易機房泳池平面圖

（1）設計要點：六個系統

系統一：循環系統。采用順流式循環方式，沿池壁水面下0.5米處，每3.0米布置一個給水口，共14個，池底設兩個回水口。循環管管徑DN50。循環周期T=8H，每日循環次數為3次，循環水量：Q=90*1.1/8=12.4m³/h。

系統二：補水系統。采用由市政管網直接補水，在泳池邊設進水口，按初次注水不超過48小時計，管徑為DN25，與別墅總管相同，水池水量90m³。每日補水量取總水量3%，計2.7m³，在每日清潔吸污后補充，或每3-7日投加混凝劑沉淀吸污后補充。

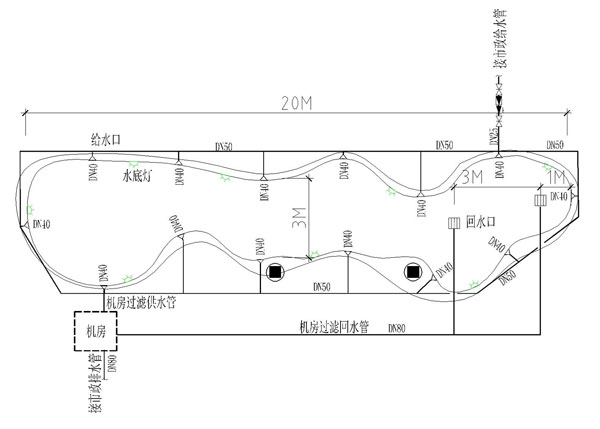

圖2泳池循環及補水系統

系統三：消毒系統。選用紫外線消毒器兩組并聯，每組0.037kw，配套水泵1臺，流量15m³/h,揚程5M，功率0.12KW。紫外線燈功率應參照產品說明書規定流量，可有效殺滅綠藻及其他微生物、細菌、病毒等。

系統四：過濾系統。采用一個立式石英沙過濾罐，配套水泵2.2KW。

系統五：投藥系統。投加混凝劑為聚合氯化鋁溶液，投加量為1-2mg/l。采用計量泵投加。

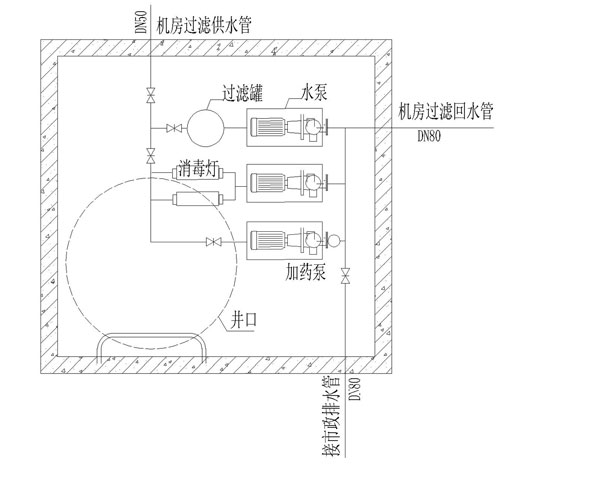

圖3簡易機房中消毒、過濾、投藥系統

系統六：吸污系統。池邊設吸污手推車，車上配置自吸泵，功率0.7kw,用軟管連接池底吸污器，用人工吸污。

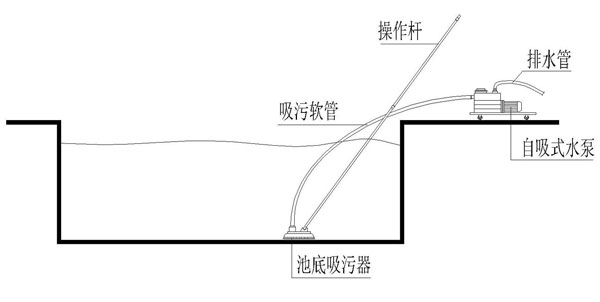

圖4吸污系統

（2）運行維護要點：四個流程

流程一：泳池回水——消毒器水泵——紫外線消毒器——泳池給水。該流程除過濾及沉淀吸污時關閉外，要不間斷運行。水泵及紫外線燈應有一套備用，損壞后應立即更換。

流程二：計量泵——投加聚合氯化鋁溶液——沉淀12-18小時——吸污手推車進行池底吸污——補水至設計水面。沉淀時流程一不運行。該工作應每5-7天進行一次。

流程三：泳池回水——過濾罐水泵——立式石英沙過濾罐——泳池給水。當流程二運行完后，開啟過濾水泵，運行4小時后停機。

流程四、清洗池壁及池底——打撈水面漂浮物——沉淀1-2小時——吸池底污物——補水至設計水面。該工作可與流程三結合進行。

    以上運行平均電耗0.35KW,日耗電8.4KWH,日平均補水2m³。實現了低能耗，節約了用水。

（3）設計與維護的優點

以上案例可以看出，簡易機房方案在設計和維護方面具有以下優點：

①建設費用低，施工方便；

②布水均勻，按技術規范布置給水口、回水口，不會產生渦流；

③經消毒、過濾、混凝、沉淀、吸污工藝，水質可以達到較高標準，相對公共泳池，由于不含氯、不投加硫酸銅、氰尿酸、不含尿素等成分，更加接近天然水，游泳者感覺舒適；

④基本實現自動運行，維護量小，運行管理方便；

⑤吸污采用吸污小推車，用池底吸污器吸污，操作簡便，勞動強度較低；

⑥水循環處理系統簡單，運行穩定，能耗低；

⑦泳池補水與池底吸污相結合，吸池底出水可用來沖洗庭院，澆灌植物等，做到了節約用水。

（4）工藝流程特點

①采用紫外線消毒。由于私人泳池使用人數少，污染較少，使用一定強度的紫外線可有效殺滅水中細菌、病毒、寄生蟲、水藻以及病原體，具有廣譜高效、簡單快捷的特點。原理是通過對微生物的輻射損傷和破壞核酸的功能使微生物致死，達到消毒的目的。紫外線消毒是一種物理作用，不向水中增加任何物質，沒有副作用。也可與其他物質如臭氧聯合使用應用到大型泳池中。

    該消毒設備已有定型產品生產，應用越來越多。消毒效果很好。但燈管需定期更換，壽命一般為3000-7000小時。

②池壁須設溢流水槽，將水面漂浮的油脂及時排走。否則油脂吸附在池壁上，很難清除。

③過濾流程不必經常運行，節約電耗。石英砂濾罐也可改為活性碳吸附罐，效果也很好。

④采用吸污手推車進行池底吸污，設備簡單，造價低，操作簡便，泳池中不必設吸污口。

    私人泳池走入尋常百姓家還是改革開放后才出現的，在設計管理等方面還需要探索和積累經驗。私人泳池采用簡易機房按規范設計的方案，造價低，維護運行簡單，勞動強度低，水質大大優于公共泳池，完全可以達到《游泳池水質標準CJJ_244》的規定。鄭州泳潔水專家經大量實例設計及效果跟蹤調查，認為這是個既滿足國人現代生活又適合國情的不錯選擇。
